인텔 1세대~7세대 메인보드 간단설명(데스크탑)(펌) 2017.03.30 출처: 다나와 정보 게시판
8세대 이후는 아래 링크 참조.
개인적인 참조용도 입니다.(*표 부분은 개인참조용으로 추가한 부분) 컴알못이라 그래픽스 카드 호환성은 잘 이해가... 아마 CPU나 칩셋이 해당 그래픽 카드의 대역폭을 충분히 뽑아내 줄 수 있는지 여부와의 관련성 같기도 합니다. 구체적인 조합은 각종 하드웨어 사이트(구글검색에서는 주로 퀘이사존, 쿨앤조이, 기글하드웨어, 플레이웨어즈, 하드웨어배틀이 많이 나오든데, 파코즈는 외부검색을 막았는지 본 적이 없음. 흠... 파코즈를 어찌 알았는지 기억은 안 나지만, 나름 컴에 관심있어서 가다가 하루라도 자게를 못 보면 안되는 중독수준일 때도 있었는데, 무슨 분란때문에 플레이웨어즈로 분리될 때 쯤 불공정하다 생각해서 안 가게 되었는데, 위키를 보니...)에서 검색하시기 바람.
새대별 칩셋에 대한 설명은 여기 위키 참조. 칩셋에 따라 지원 CPU가 달라지기는 하지만 앞의 내용은 전문적인고 기술적이어서 굳이 알 필요는 없을 거 같고, 일반 사용자에게는 CPU 소켓, 지원 램 규격 및 뱅크 수, PCI 슬롯 수, 내장 그래픽 포함 여부 정도 외에 중요성은 대동소이 하다.
*인텔 칩셋 참조 인텔/칩셋 - 나무위키 (대략적 특징. X: 익스트림 또는 HEDT 전용, 오버클럭 가능
Z: 오버클럭 가능 H: 가장 기본적인 기능 지원. Q: 기업용 모델 B: Q 칩셋에서 기업용 기능을 제외. P 칩셋: FDI 미지원 모델. CPU 내장 그래픽을 사용불가.)
요약:
LGA 1155 인텔 6 계열의 칩셋 3세대 코어 i 시리즈(아이비브릿지) CPU는 Z68, P67, H67, H61 칩셋에서만 호환되고 Q67, Q65, B65 칩셋과 호환되지 않는다.
LGA 1155 인텔 7 계열의 칩셋 Windows XP, Vista를 지원하는 마지막 인텔 칩셋이다.
LGA 1151 인텔 100 시리즈 칩셋 카비레이크 CPU는 펌웨어 업데이트로 지원 가능. 다만 카비레이크 CPU 사용 시 Windows 7, 8.1은 공식 미지원. 유틸리티를 이용하면 카비레이크 CPU도 비공식으로 Windows 7 설치 및 사용 가능하다.
LGA 1151 인텔 200 시리즈 칩셋 칩셋 자체는 비공식으로 Windows 7(32비트, 64비트 둘 다), 8.1(64비트만)을 지원하긴 한다. 스카이레이크 CPU일 경우에만 지원하고 카비 레이크 CPU가 장착된 경우에는 지원하지 않는다.[8]
LGA 1151v2 인텔® 300 시리즈 칩셋 공식 지원 OS: Windows 10 전용 (Z370, H310C, B365 칩셋 한정 Windows 7 지원)
LGA 1200 인텔® 400 시리즈 칩셋 B460 보드랑 H410 보드는 로켓 레이크 CPU를 지원하지 않는다. H470부터는 메인보드 제조사 역량으로 지원 유무가 갈린다.
LGA 1200 인텔® 500 시리즈 칩셋 11세대 로켓레이크 및 10세대 코멧레이크[12] CPU를 지원한다.
*암드 칩셋 참조 AMD/칩셋 - 나무위키
CPU 1세대(린필드) 메인보드 (소켓 1156) DDR3 메모리
1세대에서 그래픽 1050이상 사용된 경우를 본사례가 있는지 없는지 모르겠네요.. (본적없음)
(그래픽카드 사기전에 제조사에 문의해보고 사는게 확실합니다)
인텔 P55 칩셋
인텔 H55 칩셋
인텔 H57 칩셋
인텔 Q57 칩셋
CPU 2~3세대(샌디브릿지, 아이비브릿지) 메인보드 (소켓 1155) DDR3 메모리
그래픽카드 1050~1070 사용가능
(H61=1060,1070 에 경우사용이 가능한것도 있고 안되는것도있고)
(그래픽카드 사기전에 제조사에 문의해보고 사는게 확실합니다)
★그래픽카드 사용시 메인보드가 최신 업데이트가 되어야 함
*샌디 브리지, 아이비 브리지 차이점 참고.(B65나 Q65, H61, H67, P67같은 6시리즈 칩셋이라면 USB 2.0과 PCI Express 2.0까지만 지원한다. H77, Z75, Z77같은 7시리즈 칩셋은 PCI Express 3.0 그래픽카드나 USB 3.0을 기본 제공하며, Rapid start 기술 등을 옵션으로 제공하기도 한다. 공정 개선으로 인해 TDP가 낮아지고, 오히려 내장 그래픽 성능은 더 높다. 대략 TDP 95W vs. 77W. 샌디 브릿지는 내장 그래픽으로 두 개의 모니터 출력이 가능하지만, 아이비 브릿지는 세 개까지 가능하다.)
인텔 H61
인텔 H67 / H67(B3)
인텔 P67 / P67(B3)
인텔 Q67
인텔 Z68
인텔 Z75
인텔 B75
인텔 H77
인텔 Q77
인텔 Z77
인텔 4세대(하스웰) 메인보드 (소켓 1150) DDR3 메모리
그래픽카드의 경우 1080까지 사용가능한 걸로 확인
(그래픽카드 사기전에 제조사에 문의해보고 사는게 확실합니다)
★그래픽카드 사용시 메인보드가 최신 업데이트가 되어야 함
인텔 H81
인텔 Z87
인텔 H87
인텔 Q87
인텔 Q85
인텔 B85
인텔5세대는 노트북만 적용(브로드웰)
인텔 6세대~7세대(스카이, 카비레이크) (소켓1151) 메모리 DDR4 지원 (← 이때부터 DDR4가 주류가 된 듯... *스카이레이크는 DDR3도 지원하나, 지원하는 경우 DDR3L만 된다고 함. 저전력이 아닌 일반 DDR3을 장착하면 CPU가 서서히 망가진다는 말을 게시판에 봄.)
그래픽카드 1080TI까지 지원 (그래픽카드 사기전에 제조사에 문의해보고 사는게 확실합니다)
★그래픽카드 사용시 메인보드가 최신 업데이트가 되어야 함
인텔 H110
인텔 B150 (여기서부터 내장 DP포트 지원, M.2 SATA 지원=SSD보다 빠름)
인텔 H170
인텔 Q150
인텔 Q170
인텔 Z170 (여기까지가 메인보드 업글 안할시 카비레이크가 동작안함)
인텔 B250 (여기서부터 카비레이크 업뎃 없이 정상 동작 USB 3.1지원)
인텔 H270
인텔 Q270
인텔 Z270
메인보드는 숫자가 올라갈수록(칩셋의 숫자단위를 말하는 듯) 지원하는게 많아집니다. 오버클럭 되는 메인보드가 있고 안되는 메인보드도 있듯이
자기 자신 CPU가 제품에 K가 들어가면 오버클럭이 되는 제품으로 거기에 맞는 메인보드를 선택하시면 됩니다.
EX 2세대~3세대 메인보드 (소켓1155)을 쓰고있는데 6세대~7세대인 (소켓1151)로 갈아타고 싶다 하면 인텔 H110이상을 사용하시고 6세대는 그냥 사용이 가능하나 7세대 CPU에 경우 메인보드 업데이트가 필요합니다.
CPU가 올라가면서 메인보드가 바뀌기 때문에 메모리도 바꿔야 정상동작
4세대까진 DDR3, 6세대부터는 DDR4를 지원 따라서 DDR4 메모리를 구입하셔야 정상동작이 됩니다.
메인보드에 경우 사이즈가 있는데 자신의 데스크탑에 맞는 방식의 사이즈를 선택하셔서 사는 것도 좋겠죠~~
| Extended ATX | 305 x 330 | 빅타워 |
| BTX | 325 x 267 | 미들타워, 빅타워 |
| ATX | 305 x 244 | 미들타워, 빅타워 |
| Micro-ATX | 244 x 244 | 슬림, 미니타워, 미들타워 |
| Mini-ATX | 150 x 150 | 슬림, 미니타워 |
| Flex-ATX | 229 x 191 | 슬림, 미니타워 |
| Mini-ITX | 170 x 170 | 미니PC, HTPC |
| Mini-STX | 140 x 147 | 미니PC, HTPC |
| Nano-ITX | 120 x 120 | 미니PC, 임베디드 |
| Pico-ITX | 100 x 72 | 미니PC, 임베디드 |
*옛날 글이라 8세대 이후 언급이 없는데 나중에 시간되면 추가하겠슴.(이하 기억에 의한 것이라 정확하지 않음)

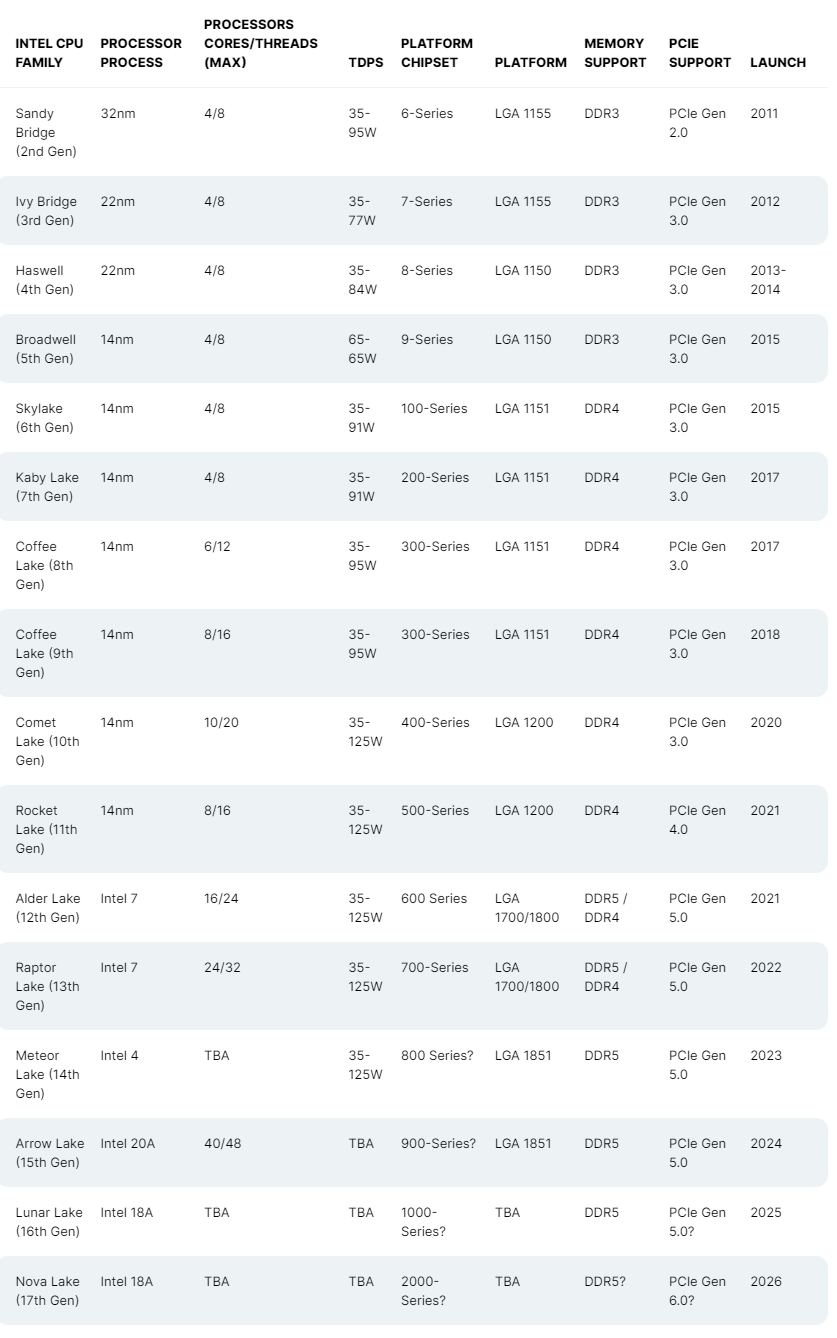

*인텔 1세대 ~ 11세대 CPU & 소켓, 메인보드, 호환정리 2 퀘이사존 2021.03.31
주요 CPU 모델을 나열해 놓아서 느낌적으로 알아보기 좋아 보인다.
요약:
인텔 1세대 소켓 LGA1156 (클락데일, 린필드), 소켓 1136 블룸필드 걸프타운
CPU 메인보드 H55, P55
인텔 2세대 소켓 LGA1155 (샌디브릿지 명기)
CPU 메인보드 H61, P67 B75, H77 P67, Z68, Z75, Z77 (오버클럭 가능)
인텔 3세대 소켓 LGA1155 (아이비브릿지)
CPU 메인보드 H61, H67 B75, H77 Z68, Z75, Z77 (오버클럭 가능)
인텔 4세대 LGA1150 (하스웰, 하스웰리프레시, 데빌스캐년)
CPU 메인보드 H81, P85 B85, B87, H97 Z87, Z97 (오버클럭 가능)
인텔 5세대 LGA1150 (브로드웰, 사실 실패작 해당보드도 2개만 지원)
CPU 5675C 메인보드 H97, Z97
인텔 6세대 소켓 LGA1151 (스카이레이크)
CPU 메인보드 H110, H170, H270 B150, B250 Z170, Z270 (오버클럭 가능) <-여기부터 칩셋 100 단위(세자리).
인텔 7세대 소켓 LGA1151 (카비레이크)
CPU 펜티엄 G4560 (HT 하이퍼스레딩 지원) / 메인보드 H110, H170, H270 B150, B250 Z170, Z270 (오버클럭 가능)
인텔 8세대 소켓 LGA1151v2 (커피레이크)
CPU i3 Quad Core(Turbo Boost X) i5 Hexa Core i7 Hexa HT / 메인보드 H310, H370 B360 Z370, Z390 (오버클럭 가능)
인텔 9세대 소켓 LGA1151v2 (커피레이크-R 리플레쉬)
CPU i3 Quad Core(Turbo Boost O) i5 Hexa Core i7 Octa / 메인보드 H310, H370 B360, B365 Z370, Z390 (오버클럭 가능)
인텔 10세대 소켓 LGA1200 변경 (코멧 레이크S)
CPU i3 Quad HT i5 Hexa HT i7 Octa HT / 메인보드 H410, H470, H510, H570, B460, B560, Z490, Z590
인텔 11세대 소켓 LGA1200 (로켓 레이크S)
CPU i3 Quad HT i5 Hexa HT i7 Octa HT 메인보드 B560M, H510M Z590

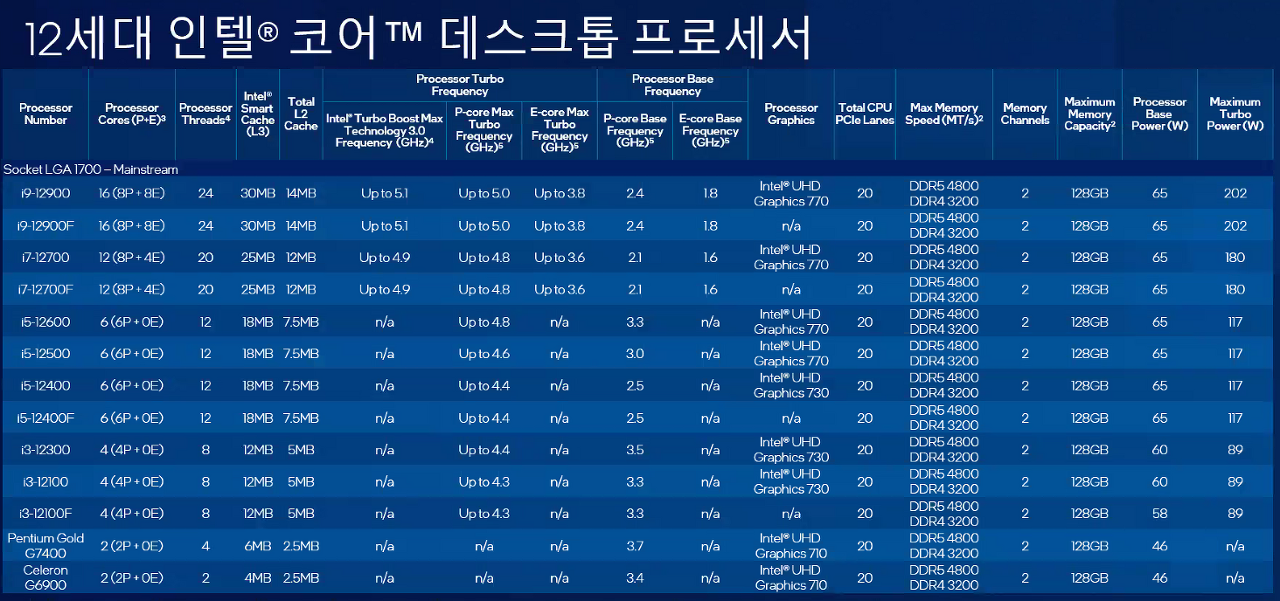

인텔 12세대 소켓 LGA1700 (앨더 레이크) : CPU는 아래 표 참조. 600 번대 칩셋.
세대명칭은 대략 8세대 커피레이크, 9세대 커피레이크-리프레쉬, 10세대 아이스레이크 이런 정도만 알고있는데...
순서가 린샌아하브/스카커커아 정도네요...(영어로 된 정식명칭은 띄워쓰기가 맞습니다. Sandy Bridge, Ivy Bridge, Haswell, Broadwell, Skylake, Kaby Lake, Coffee Lake, Coffee Lake-Refresh, Ice Lake 이런 식... 카비는 영어식으로는 케이비로 읽을 듯... 위키에 스카이레이크는 붙여쓰는군요... 10세대에 코밋레이크 Comet Lake도 있는 듯...)
-
LGA 1366 (소켓 B) - 코어 i7 "블룸필드", "걸프타운", 제온
-
LGA 1156 (소켓 H) - 1세대 코어 i 시리즈 중 코어 i7, i5 "린필드", 코어 i5, i3 "클락데일".
-
LGA 1155 (소켓 H2) - 2세대·3세대 코어 i 시리즈(샌디브릿지, 아이비브릿지)제온 E3 및 E3 v2
-
LGA 1150 (소켓 H3) - 4세대·5세대 코어 i 시리즈(하스웰, 브로드웰), 제온 E3 V3 V4(브로드웰 일부만 출시)
-
LGA 1151v2 (소켓 H5) - 8세대, 9세대 코어 i 시리즈 (커피레이크,커피레이크 리프레시), 제온 E 시리즈 (커피레이크-E)
-
LGA 1200 - 10세대 코어 i 시리즈(아이스레이크 데스크탑용 14nm), *코밋 레이크, 11세대 로켓 레이크(타이거 레이크:모바일)

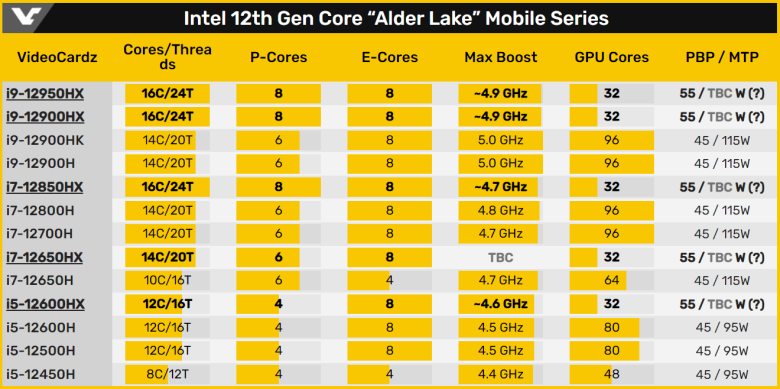

- *LGA 1700 - 12세대 코어 시리즈 앨더 레이크(Alder Lake): DDR5를 지원하며, P-core, E-core(퍼포먼스 코어, 이피션트 코어) 분리되어 i7의 경우 쓰레드가 코어의 2배수가 되지 않는다.
플랫폼 코드명별 인텔 프로세서 및 칩셋 (출처: 인텔)
리소스 및 디자인 센터 › 제품 및 솔루션 › 프로세서 및 칩셋
플랫폼 코드명, 브랜드 이름, 응용 프로그램 또는 출시 날짜별로 인텔 프로세서 및 칩셋을 검색하고 찾아보십시오. 설계에 활용 중인 인텔 제품에 대한 사양 및 기술 내용을 빠르게 찾아보십시오.
| 코드 이름 | 브랜드 이름 | 상태 | 작업 |
|---|---|---|---|
| Apollo Lake | 인텔 아톰® 프로세서 E3900 시리즈, 인텔® 펜티엄® 및 셀러론® 프로세서 N 및 J 시리즈 | 2016 Q4 출시 |
| Bakerville | 인텔® 제온® D-2100 프로세서 | 2017 Q3 출시 |
| Basin Falls | 인텔® 코어™ i9, 79xxX, 78xxX | 2017 Q3 출시 |
| Bay Trail | 인텔 아톰® 프로세서 E3800 및 Z3700 시리즈, 인텔® 펜티엄® 및 셀러론® 프로세서 N 및 J 시리즈 | 2013 Q4 출시 |
| Braswell | 인텔 아톰® 프로세서 E3800 및 Z3700 시리즈, 인텔® 펜티엄® 및 셀러론® 프로세서 N 및 J 시리즈 | 2015 Q1 출시 |
| Briarwood | 인텔 아톰® 프로세서 S1200 제품군 | 2013 Q2 출시 |
| Brickland | 인텔® 제온® 프로세서 E7 v4 제품군 | 2016 Q2 출시 |
| Broadwell DE | 인텔® 제온® 프로세서 D-1500 제품군 | 2015 Q4 출시 |
| Broadwell H | 5세대 인텔® 코어™ 모바일 및 데스크탑 프로세서 제품군 | 2015 Q2 출시 |
| Broadwell U/Y | 모바일 U 프로세서 라인 기반 5세대 인텔® 코어™ 프로세서 | 2015 Q1 출시 |
| Bromolow (Sandy Bridge + Cougar Point) | 인텔® 제온®, 2세대 인텔® 코어™, 인텔® 펜티엄® 및 인텔® 셀러론® 프로세서(인텔® C206 칩셋 포함) | 2011 Q1 출시 |
| Calpella/Calpella+ECC | 인텔® 코어™ i7, 코어™ i5, 코어™ i3 및 셀러론® 프로세서(모바일 인텔® QM57 및 모바일 인텔® HM55 익스프레스 칩셋 포함) | 2010 Q1 출시 |
| Cascade Lake | 인텔® C620 시리즈 칩셋 포함 2세대 인텔® 제온® 스케일러블 프로세서 | 출시 |
| Cedar Trail | 인텔 아톰® 프로세서 N2000 및 D2000 시리즈(인텔® NM10 익스프레스 칩셋 포함) | 2011 Q4 출시 |
| Cherry Trail | 인텔 아톰® 프로세서 x5 및 x7 프로세서 시리즈 | 2015 Q1 출시 |
| Cherry Trail CR | 인텔 아톰® 프로세서 x5 및 x7 프로세서 시리즈 | 2015 Q1 출시 |
| Chief River | 3세대 인텔® 코어™ 프로세서(인텔® HM76/QM77 익스프레스 칩셋 포함) | 2012 Q2 출시 |
| Coffee Lake H | 8세대 인텔® 코어™ 프로세서 제품군 및 인텔® 제온® 프로세서 E-2100M 제품군 | 출시 |
| Coffee Lake Refresh | 출시 |
| Coffee Lake S | 8세대 인텔® 코어™, 펜티엄® 및 셀러론® 프로세서 제품군 | 출시 |
| Coffee Lake U | 8세대 인텔® 코어™ 프로세서 제품군 | 출시 |
| Comet Lake S | 사물인터넷(IoT) 응용 프로그램용 10세대 인텔® 코어™ 프로세서 제품군 | 출시 |
| Crystal Forest | 인텔® 제온®, 코어™, 펜티엄®, 셀러론® 프로세서 | 2013 Q3 출시 |
| Denlow | 인텔® 제온® 프로세서 E3-1200 v3 제품군 | 2013 Q2 출시 |
| Denverton NS | 인텔 아톰® 프로세서 C3000 시리즈 | 2017 Q3 출시 |
| East Beach | 인텔® 제온®, 코어™, 펜티엄®, 셀러론® 프로세서 | 출시 |
| Edisonville | 인텔 아톰® 프로세서 C2000 제품군 | 2013 Q3 출시 |
| Elkhart Lake | 인텔 아톰® x6000E 시리즈 및 인텔® 펜티엄®, 사물인터넷(IoT) 애플리케이션을 위한 셀러론® N 및 J 시리즈 프로세서 | 2020 Q3 출시 |
| Foxhollow | 인텔® 코어™ i5, 코어™ i3, 인텔® 펜티엄® 및 인텔® 제온® 프로세서(인텔® 3450 칩셋 포함) | 2009 Q3 출시 |
| Gemini Lake | 인텔® 펜티엄® Silver 프로세서 N5xxx, J5xxx 및 인텔® 셀러론®프로세서 N4xxx, J4xxx | 2017 Q4 출시 |
| Glen Forest | 4세대 인텔® 코어™ 프로세서(인텔® 통신 칩셋 89xxCC 시리즈 포함) | 2014 Q2 출시 |
| Gordon Peak | 인텔 아톰® 프로세서 탑재 자동차 플랫폼 | 2016 Q4 출시 |
| Grangeville | 인텔® 제온® 프로세서 D-1500 제품군 | 2015 Q4 출시 |
| Grantley | 인텔® 제온® 프로세서 E5 v3 및 v4 제품군 | 2014 Q3 출시 |
| Greenlow | 인텔® 제온® 프로세서 E3-1200 v5 제품군 | 2015 Q4 출시 |
| Groveport | 인텔® 제온 Phi™ x200 제품군 | 2016 Q2 출시 |
| Haswell DT R | 4세대 인텔® 코어™ 모바일 프로세서 제품군, 인텔® 펜티엄® 모바일 프로세서 제품군 및 인텔® 셀러론® 모바일 프로세서 제품군 | 2013 Q2 출시 |
| Haswell E / Broadwell E | 인텔® 코어™ i7-5960X 익스트림 에디션 및 i7-5930K, i7-5820K 프로세서 | 2014 Q3 출시 |
| Kaby Lake H | 7세대 인텔® 코어™ 프로세서 제품군 | 2017 Q1 출시 |
| Kaby Lake S | 7세대 인텔® 코어™ 프로세서 제품군 | 2017 Q1 출시 |
| Kaby Lake U/Y | 7세대 인텔® 코어™ 모바일 프로세서 제품군 | 2017 Q1 출시 |
| Moorefield | 인텔 아톰® Z35XX 프로세서 시리즈 | 2014 Q2 출시 |
| Oak Trail | 인텔 아톰® 프로세서 Z670 시리즈 | 2011 Q2 출시 |
| Purley | 인텔® 제온® 스케일러블 프로세서(인텔® C620 시리즈 칩셋 포함) | 2017 Q3 출시 |
| Rangeley | 인텔 아톰® 프로세서 C2000 제품군 | 2013 Q3 출시 |
| River Forest | 인텔® 제온® 프로세서 E5-2600 v3 제품군(인텔® 통신 칩셋 89xx 시리즈 포함) | 2014 Q3 출시 |
| Romley | 인텔® 제온® 프로세서 E5 v1 및 v2 제품군 | 2013 Q3 출시 |
| Shark Bay | 4세대 인텔® 코어™ 모바일 프로세서 제품군, 인텔® 펜티엄® 모바일 프로세서 제품군 및 인텔® 셀러론® 모바일 프로세서 제품군 | 2013 Q3 출시 |
| Skylake H | H 프로세서 라인 및 인텔® 펜티엄 프로세서 기반 6세대 인텔® 코어™ 프로세서 제품군 | 2015 Q3 출시 |
| Skylake S | S 프로세서 라인 및 인텔® 펜티엄 프로세서 기반 6세대 인텔® 코어™ 프로세서 제품군 | 2015 Q3 출시 |
| Skylake U/Y | U/Y 프로세서 라인, 인텔® 펜티엄 프로세서 및 인텔® 셀러론® 프로세서 기반 6세대 인텔® 코어™ 프로세서 제품군 | 2015 Q3 출시 |
| SoFIA 3G | 인텔 아톰® x3-C3130 프로세서 | 2015 Q1 출시 |
| SoFIA 3G-R | 인텔 아톰® x3-C32XXRK 프로세서 시리즈 | 2016 Q4 출시 |
| Sugar Bay (Sandy Bridge + Cougar Point) | 2세대 인텔® 코어™, 인텔® 펜티엄® 및 인텔® 셀러론® 프로세서(인텔® Q67/B65/H61 익스프레스 칩셋 포함) | 2011 Q1 출시 |
| Tiger Lake UP3 | 사물인터넷(IoT) 응용 프로그램용 11세대 인텔® 코어™ 프로세서 제품군 | 2020 Q3 출시 |
| Tylersburg/Westmere | 인텔® 제온® 프로세서 5600/5500 제품군(인텔® 5520 칩셋 포함) | 2009 Q1 출시 |
| Whiskey Lake | 출시 |
- 결과 개수: 57
.
