DVI-I와 DVI-D, HDMI, DP 간략정리

평소에 헷갈리면서 궁금하기도 하면서, 딱히 알 필요도 없었던 내용이지만, 2560 해상도를 쓰려면 DVI-D 듀얼링크 케이블로 연결해야 된다 이런 걸 본 거 같기도 하고... 갑자기 생각나서 검색하다 개인적 참고용으로 올려 봅니다.



요즘은 2 슬롯을 차지하는 고성능 글카가 대세인데다가, 고해상도 위주다 보니 D-SUB단자 없이 DVI, HDMI, DP 단자만을 지원한 경우도 많아 보입니다. 전문가용 쿼드로 같은 경우 DP 단자만 4개 달린 경우도 있고 한 거 같습니다. 모니터 크기와는 별개로 QHD 이상을 지원하는 모니터 역시 D-SUB 단자(기억으로는 1920 FHD 이상은 지원 못하는 걸로)는 없는 거 같습니다.



예전 구형 글카, 구형 모니터에는 DVI, D-SUB가 각각 기본적으로 달렸있었다. 듀얼 모니터를 이용하더라도 각각의 단자에 연결하면 되었지만, 단자에 이상이 있거나 해당 케이블이 없을 경우 변환젠더가 필요한 경우가 있다. 이때 밑에 그림에 나오는 DVI to D-SUB 젠더를 쓰는데, 아날로그 변환용 추가 4핀이 이때 소용되는 거 아닌가 싶다.





위키의 애플 시네마 모니터 설명 중에서... 해상도가 2560x1600, 즉 WQXGA이다. 그래서 2004년 당시에는 $3299로 상당히 비싼 가격을 자랑하였다. 또 특성상 듀얼 링크 DVI가 필요한데 발매 당시 Mac에서 듀얼 링크 DVI를 지원하는 모델은 파워 맥 G5 뿐이었으며, 그것도 기본 모델은 안되고 지포스 6800GT/6800 Ultra 그래픽 카드를 BTO 또는 따로 구매해서 장착해야 사용이 가능했다[2]. 이듬해인 2005년부터 모델을 늘려서 2006년 인텔 전향 이후로는 거의 모든 Mac이 듀얼 링크 DVI가 탑재되었다. 라고 하는 거 보면, 위 글카 이후 출시된 그래픽 카드들은 듀얼 링크는 기본적으로 지원되지 않나 싶습니다.







DVI 일반은 위키 참조. 디지털 비주얼 인터페이스(Digital Visual Interface, DVI). 이하 펌글입니다.



참고로 싱글 링크 케이블은 1920x1200 해상도까지만 지원하니 QHD 해상도 이상의 모니터에 꽂으면 모니터로 출력되지 않는다. 살 때 주의해야 한다.(지원 해상도 아래인 FHD로 나오는 것이 아니라 아예 화면표시가 안 된다는 말 같음. 싱글 링크 케이블은 위의 링크 그림에 보면 단자 가운데 핀 2줄이 비어있음.)



DVI-I 단자를 가진 케이블은 아날로그용 핀이 들어갈 구멍이 없으므로 DVI-D 단자에 연결할 수 없고, 아날로그 정보가 없기에 연결할 이유나 필요성도 없다.[5][6] 그래서 RGB 케이블을 DVI 단자에 꽂을 수 있는 트랜스젠더는 DVI-I로만 나오며, 굳이 DVI-D 단자에서 RGB용 모니터에 출력하려면 출력되는 디지털 정보를 아날로그로 변환하는 과정이 필요하기 때문에 컨버터를 사용해야 한다.

그래픽 카드 등 DVI-I 단자는 출력용으로 사용되며, 모니터 등의 입력용으로는 사용하지 않는다. 아날로그 입력은 D-Sub 쪽이 범용성이 크기에 DVI 단자를 디지털 입력용으로 사용하게 되는데, 사용자가 DVI to D-Sub 케이블 같은 것으로 아날로그 신호를 입력하는 상황을 피할 수 있기 때문.



HDMI 일반은 위키 참조. 고선명 멀티미디어 인터페이스(High Definition Multimedia Interface, HDMI)



HDMI 2.0은 4K 60Hz나 WQHD 144Hz을 지원하는 고해상도 영상 장치에서 제 성능을 낸다. WQHD 75Hz 이하의 영상 장치에는 버전 1.4를 쓰나 2.0을 쓰나 아무런 차이가 없다



HDMI 1.4까지는 2160p(4K UHD) 60 Hz로 연결이 된 경우에 RGB와 YCbCr444로 설정이 불가능하고 YCbCr420으로만 설정이 가능하다.[40] HDMI 2.0은 2160p(4K UHD) 60 Hz에서 RGB와 YCbCr444 출력이 가능하지만, 대역폭 문제로 10 bpc를 지원하지 않으며 8 bpc가 한계이다.[41] 현재 출시되는 대부분의 UHD 모니터들은 4:4:4 크로마 서브샘플링[42]과 10 bpc[43]를 지원하는데, 2160p(4K UHD) 60 Hz, RGB 또는 YCbCr444 상태에서 10 bpc 사양을 온전히 사용하려면 DisplayPort 1.2 이상을 사용하거나[44] HDMI 2.1 이상을 사용해야 한다.





DisplayPort 일반(DP, mini DP, mDP)은 위키 참조.

요즘 고해상도 지원을 위해서는 필수이다. 저는 아직 해당 카드나 모니터는 없어 관심도는 적긴 한데, 맥에서는 일찍부터 쓰여서 친숙한 면도 있으나 이 단자를 지원하지 않는 모니터와의 호환을 위해서는 고가의 변환젠더 역시 필수이다.





DVI-I와 DVI-D 정리 (DVI 인터페이스)

출처: 델 사용자 게시판.(2008년 글이며 짤방으로 보아 파*즈 사용자이거나 원글이 그곳으로 보임.)



LCD 모니터의 디지털 신호입력에 대한 관심이 높아지고 있습니다.

DVI 디지털 인터페이스의 방식에 따라 어떻게 연결을 하는지 구체적인 예시와 함께 살펴보도록 하겠습니다.



ㅁ DVI  디지털 인터페이스의 규격



    DVI 디지털 인터페이스의 규격에는 크게 두가지가 있습니다. 바로  DVI-D 규격과  DVI-I 규격이지요.



 DVI-D 규격의 케이블,
O안의 ㅡ핀 주위에 4개의 핀이 없으면 DVI-D케이블이고, 있으면 DVI-I케이블이다.



DVI-D는 디지털 신호만을 위한 규격이며, DVI-I는 디지털과 아날로그 모두 지원하는 규격입니다. 그렇다고 DVI-D와 DVI-I 어뎁터가 서로 틀린것은 아닙니다. DVI-I는 디지털 신호 인터페이스로 이행하는 과도기적인 규격으로서 현재 대다수의 PC유저가 사용하고 있는 RGB Analog 신호를 위해 불가피하게 DVI 인터페이스(DVI-D)에 아날로그신호까지 포함시킨 것으로, DVI-D와 어뎁터 모양이 동일합니다.



왼쪽: DVI-D 케이블, 오른쪽: D-sub 케이블



29pin DVI-D 케이블과 15pin D-sub 케이블



DVI 어뎁터는 모두 29Pin으로 이루어져 있으며, DVI-I와 DVI-D의 차이는 그중에서 Analog 신호선을 사용하느냐 안하느냐만 다를 뿐입니다. 즉 DVI-I단자에 DVI-D케이블을 사용해도 연결을 할 수 있다는 것입니다.





ㅁ 15Pin D-sub 규격을 사용하지 않고 29Pin DVI-I,DVI-D 규격만을 사용하는 경우



그렇다면 초보자들이 실수할 수 있는 부분은 과연 무엇일까? DVI 인터페이스를 실제로 연결하는데 어떤 점들을 주의해야하는 것일까?

DVI 규격의 제품들을 서로 "연결"하기 위해서는 약간의 지식이 필요합니다. 어렵지는 않지만 혼동하기 쉬운 것이므로 비용의 부담을 최소화하기 위해서는 정확히 이해하고 준비해야만 합니다.

DVI 디지털 인터페이스는 앞서 말씀드린것처럼 DVI-D와 DVI-I규격이 있다고 했습니다. 그런데, 이 두가지 규격이 모니터에만 국한된 것이 아니라 케이블과 그래픽카드까지 고려해야한다면 모두 8가지의 경우의 수가 생깁니다. 바로 이러한 이유때문에 DVI 제품을 연결할때는 정확한 지식이 필요한것입니다. 그러나 8가지 모두의 경우의 수가 꼭 "필요"한 것은 아니므로 걱정할 필요는 없습니다.



모니터

I

I

I

I

D

D

D

D

케이블

I

I

D

D

I

I

D

D

그래픽카드

I

D

I

D

I

D

I

D



위 8가지의 조합이 모두 꼭 필요하다고 생각하면 머리가 아프겠지요? 그러나 위의 8가지중 불가능한 경우와 유의해야할 경우만 정확하게 파악하고 있다면, 어려운 것은 아닙니다.

여기서 먼저 전제해야 할 것은, 아날로그 신호가 아니라 디지털 신호를 사용하고 싶을때의 상황입니다.

결론부터 말하면 위의 8가지 연결방법은 모두 "가능"하다. 그 이유는 DVI-I규격이 DVI-D를 "포함"하는 규격이기 때문이다.

먼저 디지털신호를 사용하려면 그래픽카드에서 디지털신호가 "출력"되어야 하는데, DVI-I규격이건 DVI-D 규격이건 모두 디지털신호를 출력합니다.

모니터의 경우도 마찬가지입니다.

 DVI-D건 DVI-I이건 디지털신호를 모두 "입력" 받을 수 있습니다. 케이블의 경우도 DVI-D,DVI-I규격 모두 디지털신호를 전달할 수 있습니다..

DVI-D규격을 사용하건, DVI-I규격을 사용하건 간에 DVI 디지털인터페이스를 사용하는 것은 결국 디지털신호를 사용하기 위한것으로 위의 경우에는 특별히 문제될 것이 없습니다.







ㅁ 29Pin DVI-I, DVI-D 규격만을 사용할 때의 주의사항



다만 한가지 주의해야 할 점은 케이블인데, DVI 어뎁터는 모니터와 그래픽카드쪽이 female단자(凹)이고 , 케이블이 양쪽모두 male단자(凸)입니다. female단자는 오목하게 들어가있는 단자이고, male단자는 불룩 튀어나온 단자를 말하죠. 예컨데 볼트와 너트를 생각하면 좋겠습니다.

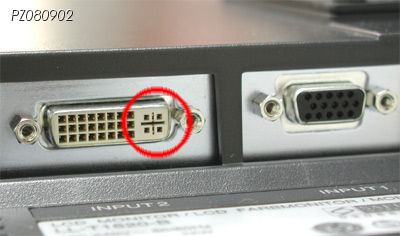

DVI-I 단자,
원안에 Analog신호용 4개의 Pin구멍이 막혀있으면 DVI-D규격의 단자입니다.



DVI-I케이블을 이용할 때에는 아날로그 신호핀에 주의해야합니다.

DVI-I케이블은 아날로그 신호핀 4개가 포함되어 있습니다. 그런데 DVI-D female단자 쪽에서는(모니터와 그래픽카드) 이 아날로그 핀의 4개의 Hole이 막혀있는 경우가 있죠.

특히 모니터 쪽에서는 막혀있는 제품이 많습니다.(막혀있지 않다고 해서 모두 DVI-I는 아니다. DVI-D일 수도 있다)



DVI-D케이블을 DVI-I단자에 연결한 모습



이렇게 아날로그 신호핀이 막혀있는 모니터나 그래픽카드에는 - DVI-D 단자가 있는 모니터와 그래픽카드의 경우에는 - DVI-I 케이블을 사용할 수 없으며, 때문에 자신의 그래픽카드와 모니터의 DVI-D 어뎁터에 4개의 핀 Hole이 막혀있는지 뚫려 있는지 확인해야 합니다.



DVI-I규격의 그래픽카드



또한 DVI-I든 DVI-D든 DVI 규격의 인터페이를 모니터와,케이블,그래픽카드 모두 준비한 사람이라면, 모두 디지털신호를 사용하길 원하는 유저들일텐데, 혹시라도 DVI-I규격을 통한 아날로그 신호를 사용하려면 모니터,케이블,그래픽카드 모두 DVI-I 규격을 사용한 경우에만 가능합니다. 물론 이것은 이론적인 경우이며, 실재로 그래픽카드쪽 DVI-I단자에 DVI-I케이블을 연결하면 자동으로 디지털신호를 detect해버립니다. 아마도 디지털 신호Pin에 우선권이 있으리라 판단됩니다.

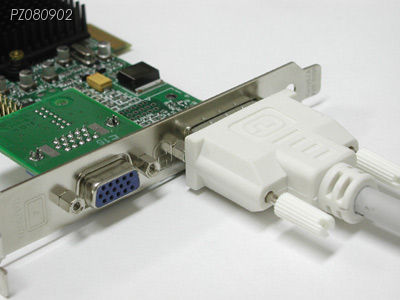

그래픽카드의 DVI-I단자에 DVI-D 케이블을 연결한 모습



그래픽카드의 스펙에 DVI-I인지 DVI-D인지 정확한 표기를 하지 않고 있고, 그래픽카드에도 한계가 있으므로 구입할때 꼭 확인해보고 구입할 것을 권장합니다.

그리고, DVI규격을 지원하는 LCD모니터는 에이조와 삼성등의 일부 제품을 제외하면 대부분 DVI-D를 지원합니다. 그러므로 꼭 확인하고 구입하도록 해야합니다.

지금까지 모니터,케이블,그래픽카드 모두 29Pin DVI 규격을 사용할때의 경우를 설명했습니다.





ㅁ 15Pin D-sub규격과 DVI-I를 함께 사용하여 아날로그 인터페이스를 구성하는 경우



이번에는 15Pin D-sub 규격을 포함하여 아날로그신호를 함께 사용하는 경우에 대해 알아보겠습니다. 15Pin D-sub 규격을 포함하게 되면 총 27가지의 조합으로 연결할 수 있는데, 여기서 DVI-D와 D-sub는 단자든 케이블이든 서로 연결할 수 없죠. 예를 들자면 모니터가 D-sub 어뎁터를 지원하고, 29Pin DVI-D케이블을 여기에 연결하는 것은 불가능하다는 뜻입니다. 불가능한 것을 빼면 다음과 같습니다.





D-sub가 포함되지 않는것은 앞서 설명을 했으므로 D-sub규격이 포함된 항목을 중심으로 살펴보죠.

먼저 우리가 가장 일반적으로 사용하고 있는 아날로그 연결은 그래픽카드, 케이블, 모니터 모두 D-sub규격으로 연결된 방식입니다. 그리고 나머지는 한개 이상 DVI-I 규격이 D-sub와 조합되어 있는데, 이것은 analog신호를 사용할 수 있는 DVI-I규격의 범용성 때문에 가능한 것입니다. 이러한 조합은 물론 아날로그신호를 사용하는 것이며 디지털신호를 사용하는 것은 아니겠죠.





 A형 젠더의 DVI male단자(凸)쪽



A형 젠더의 D-sub female단자(凹)쪽



DVI-I규격을 이용하여 D-sub규격과 연결할 때에 가장 중요한 것은 29Pin DVI어뎁터와 15Pin D-sub어뎁터를 연결할 수 있는 젠더라는 부품입니다. 이 젠더는 29Pin DVI쪽이 male단자(凸), 15Pin D-sub쪽이 female단자(凹)인 것이 있고, 그 반대의 것이 있죠. 그래픽카드와 모니터 쪽이 DVI,D-sub 모두 female단자(凹)이므로 "D-sub케이블"을 사용하여 DVI-I단자와 연결할려면 A형의 젠더를 사용해야 합니다.







ㅁ 그렇다면 실제로 어느 항목의 연결을 가장 많이 사용할까?



유저가 DVI 디지털인터페이스가 지원되는 모니터를 구입했다고 하면 이 모니터에는 아날로그 인터페이스와의 호환성을 위해 DVI-I규격의 단자가 지원됩니다. 그런데, 지금당장 모니터를 구입할 비용에 많이 투자하여 그래픽카드를 구입하기가 여의치 않는 상황이라고 합시다.



A형 젠더를 이용하여 모니터의 DVI-I단자에 D-sub케이블을 연결한 모습



이 유저는 DVI-I단자가 있는 모니터, D-sub케이블, D-sub 그래픽카드가 준비되어 있습니다.

이럴 경우에는 A형 젠더를 구입하여 모니터와 D-sub케이블을 연결하는 중간에 A형 젠더를 연결해줍니다.

또다른 유저는, 맘에드는 성능의 그래픽카드가 있어 구입을 했는데, 이 그래픽카드가 D-sub와 DVI-I Dual단자를 지원한다고 합니다. 그런데, 집에 브라운관 모니터가 두대있어 Dual을 구성해보고 싶은데, 어떻게 해야할까요?



A형 젠더를 이용하여 그래픽카드의 DVI-I단자에 D-sub케이블을 연결한 모습



일단 한개의 모니터는 그냥 D-sub방식으로 모두 연결하면 됩니다. 또다른 모니터는 그래픽카드의 DVI-I단자에 연결해야 하므로 이때도 A형 젠더를 D-sub케이블과 그래픽카드의 DVI-I단자 사이에 설치해 주어야 합니다.

위의 두가지 경우가 가장 일반적인 경우라 생각됩니다.

저는 B형 젠더를 본적이 없습니다. 물론 이론적으로 가능하지만, 아마도 수요가 적어 제조하는 회사가 거의 없으리라 생각됩니다.







자신이 디지털 인터페이스를 원하며, 모니터, 케이블, 그래픽카드 모두 DVI규격으로 가지고 있다면 (DVI-I든 DVI-D든) 연결하는데 문제될 것은 없겠죠.

그리고, 모니터 혹은 그래픽카드가 DVI-I 어뎁터를 지원하는데, 당분간 아날로그신호를 사용하길 원한다면, A형 젠더만 한개 있으면 문제 없습니다. 사용하다가 디지털인터페이스를 하고 싶을 경우에는 모니터와 케이블, 그래픽카드 모두 DVI규격(DVI-I든 DVI-D든 상관없다)으로 교체하면 그만입니다.

물론 대다수의 DVI규격 지원 LCD모니터는 DVI-D 어뎁터와 함께, D-sub와 동시에 제공되는 Dual Input를 제공하므로 어떠한 상황에서든 연결이 불가능한 경우는 없습니다.



우선 자신의 환경을 먼저 점검해보고 자신이 지금당장 디지털 인터페이스를 사용하고자 하는지, 아니면 당분간 아날로그 인터페이스를 사용하면서 나중에 디지털 인터페이스로 변경할것인지를 정한다음 거기에 맞는 디바이스와 부품을 구입하는것이 비용을 절감하는 방법이겠죠.



알고보면 어려울 것이 없으나, 처음 LCD모니터를 접하는 사람의 경우 DVI-I와 DVI-D규격에 대해 이해하지 못하시는 분들이 있어서, 그리고 저 또한 어려움을 격었었구요.

따지고보면 DVI-I라는 규격은 디지털 인터페이스로 이행하는 과도기적인 시점에서 나온 하나의 방편에 불과하며 먼 미래에는 사라질 가능성이 높겠죠?



긴글 읽어주셔서 감사합니다.
